Система контроля участков пути

Система контроля участков пути методом счета осей ЭССО-М-2

ЭССО-М-2 является системой принципиально нового технологического уровня, так как реализует безрелейную увязку с действующими системами СЦБ.

Система контролирует свободность/занятость участков железнодорожного пути и служит альтернативой рельсовым цепям.  ЭССО-М-2 интегрируется в любые существующие системы СЦБ как при новом строительстве, так и при модернизации и капитальном ремонте. ЭССО-М-2 может контролировать участки любой протяженности и конфигурации.

Каталог продукции компании

Решаемые задачи

  1. Повышение уровня безопасности и эксплуатационной готовности систем управления движением поездов за счет высоких показателей RAMS.
  2. Передача технологической информации о движении поезда в системы верхнего уровня.
  3. Сокращение эксплуатационных расходов за счет отказа от внешних реле.

Преимущества системы

  • Работа при любом сопротивлении балласта.
  • Система не требует электрических регулировок.
  • Интуитивно понятный интерфейс.
  • Функция интерактивной помощи.
  • Встроенная система диагностики, мониторинга и архивирования.

Области применения

  • Системы обеспечения безопасности движения поездов.
  • Контрольно-измерительные системы.
  • Информационно-логистические системы.
  • Системы точного позиционирования колеса.

Видеоролик по системам ЭССО-М, ЭССО-М-2

Состав оборудования

Напольные устройства

  • Датчик колеса ДКУ/ДКУ-М/СКМ с комплектом крепления.

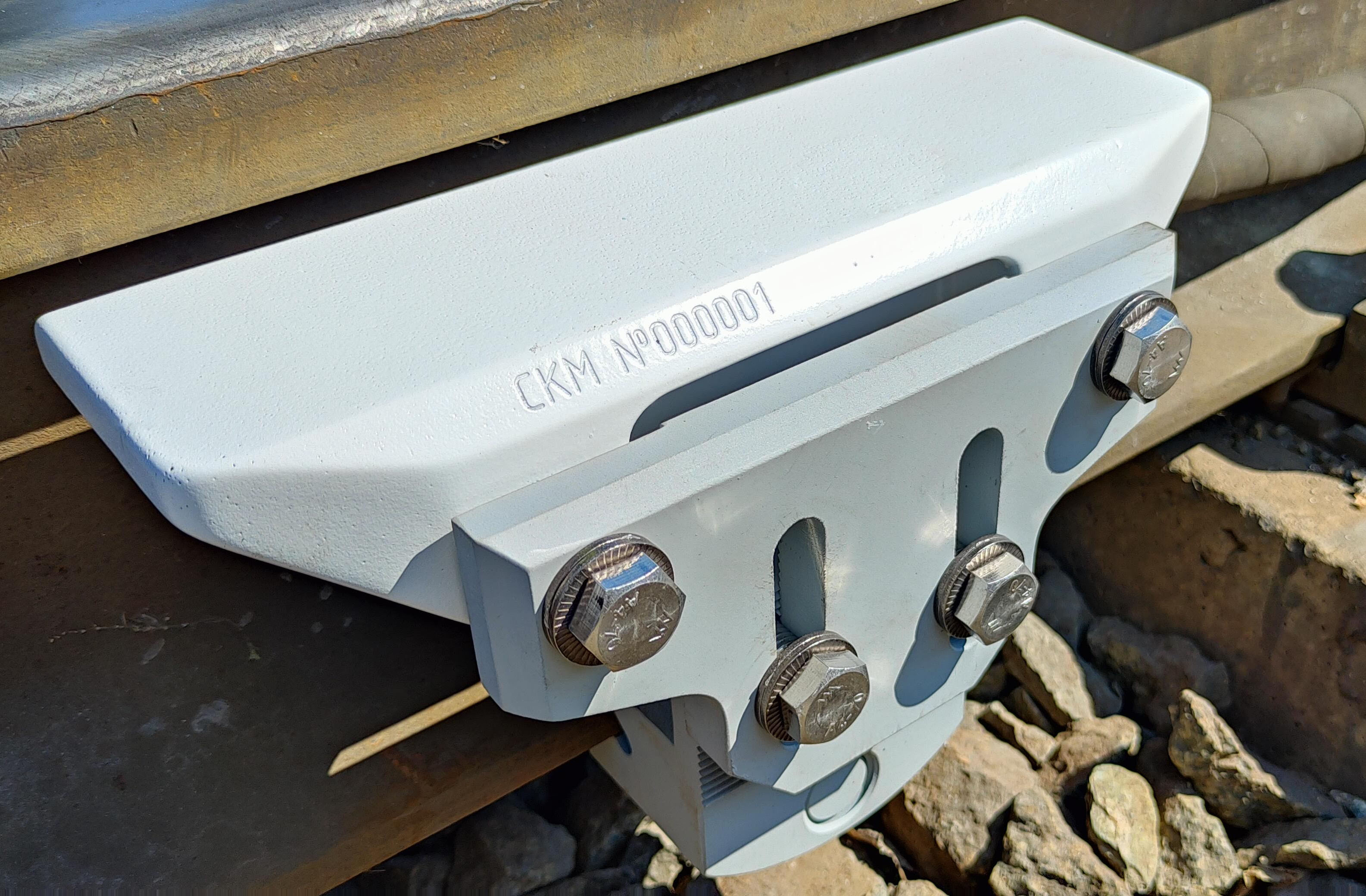

Датчик колеса СКМ является функциональным аналогом ДКУ-М и имеет усовершенствованную конструкцию. СКМ формирует дополнительную технологическую информацию: вибрация, скорость, направление движения, позиционирование колеса. Датчик имеет повышенную помехоустойчивость к тяговым токам. СКМ может применяться в любых климатических зонах.

Постовые устройства

  • Блок решающий, состоящий из кассеты КБР, платы решающей ПЛР и платы интерфейсной ПЛИ.
  • Устройство подключения счетного пункта УПСП.
  • Устройство сопряжения с каналами связи УСКС и УСКС-Е.

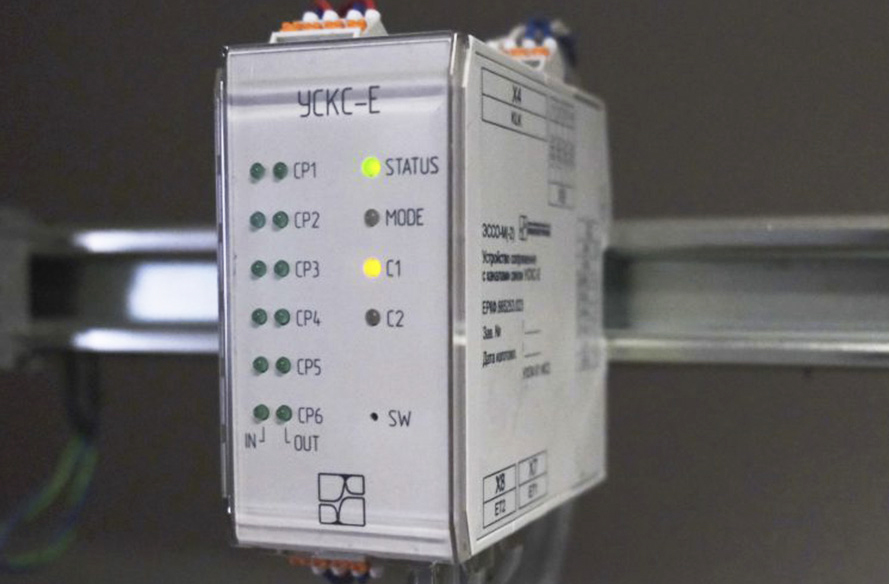

Устройство сопряжения с каналами связи УСКС-Е обеспечивает удаленное подключение счетных пунктов при помощи резервируемого последовательного интерфейса Ethernet. Возможно подключение удаленных датчиков к постовой аппаратуре ЭССО-М и ЭССО-М-2.

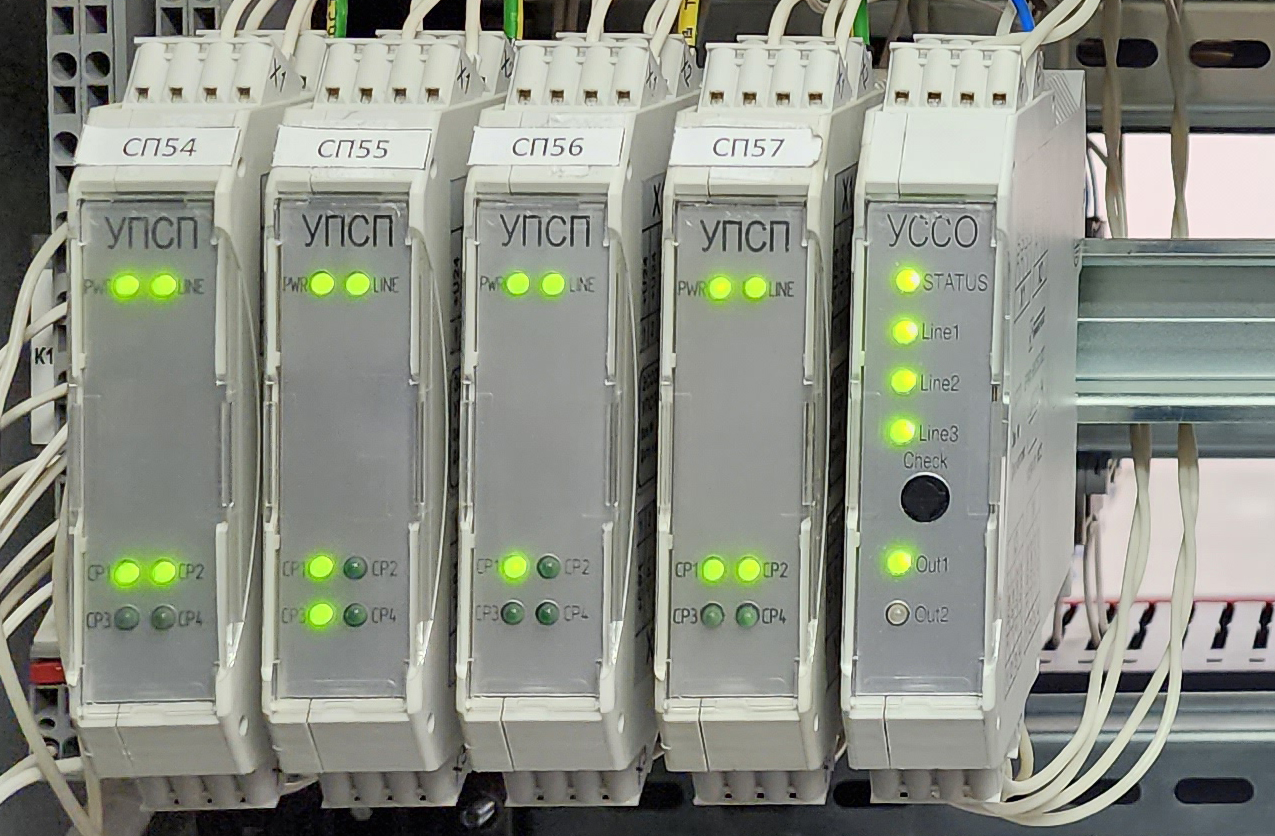

  • Устройство сложения счетных пунктов УССО.

Устройство сложения счетных пунктов УССО предназначено для сложения значений счётчиков осей счётных пунктов. Оно позволяет системам ЭССО-М и ЭССО-М-2 контролировать стрелочные секции любого размера. Применение УССО при контроле крупных стрелочных секций приводит к сокращению затрат на оборудование до 15 %.

  • Постовой терминал ПТ.
  • Устройство защиты от грозовых и коммутационных перенапряжений.
  • Система диагностики ДС.
Постовой терминал ЭССО-М-2
Датчик счета осей

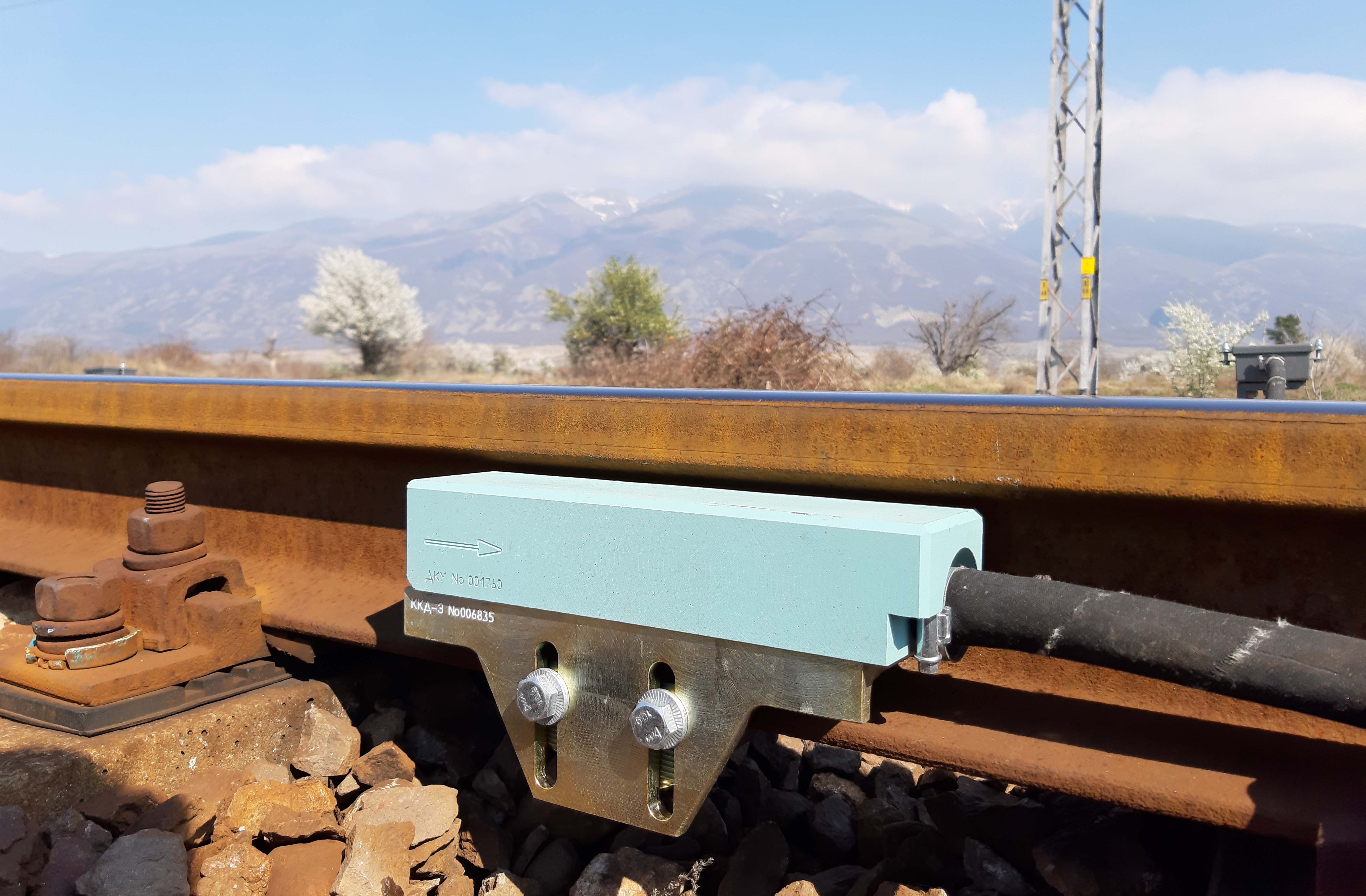

Датчик счетчика осей ДКУ
Устройство сопряжения с каналами связи

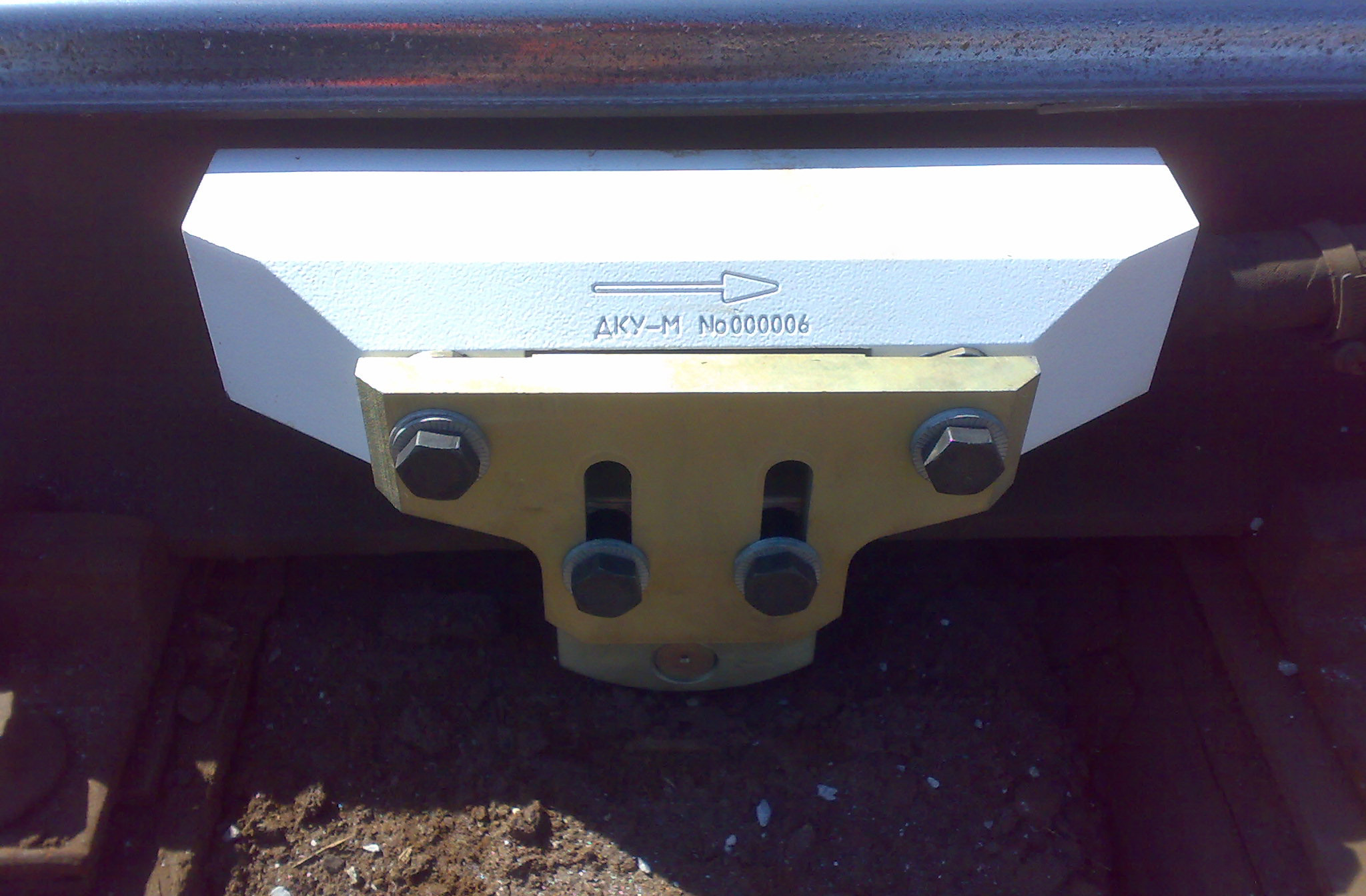

Датчик для счета осей ДКУ-М
Шкаф для каналов связи

Технические характеристики

  • Напряжение электропитания: переменным током – 220 В, постоянным током – 24 В.
  • Потребляемая мощность на один счетный пункт: 2 Вт.
  • Скорость прохождения оси над рельсовым датчиком: от 0 до 360 км/ч.
  • Гарантированная дальность передачи информации между напольной аппаратурой и аппаратурой поста централизации: до 5 км — по сигнально-блокировочному кабелю, до 35 км — по кабелям связи, без ограничений — через каналы уплотненной кабельной, радиорелейной или волоконно-оптической линии связи.
  • Одна пара проводов для подключения напольного оборудования к посту.
  • Диапазон рабочих температур напольного оборудования: от -60°С до +70°С, постового оборудования: от -40°С до +70°С.
  • Электромагнитная совместимость и механические нагрузки, климатические условия: ГОСТ 34012, EN 50125-3.
  • Стандартный конструктив шкафа: 600х2100х720 мм.
  • Диагностический интерфейс RS-485 (Modbus), Ethernet (ModBus TCP, SNMP).
  • Основной интерфейс: последовательный резервируемый интерфейс Ethernet.
  • Программное конфигурирование.
  • Возможность увязки по релейно-контактному интерфейсу.
  • Один решающий блок контролирует 14 участков.
  • Один шкаф вмещает 3 КБР - 42 участка/68 счетных пунктов.

Диагностика и мониторинг

  Фото мониторинга через устройство ЭССО-МДиагностика через устройство ЭССО-М

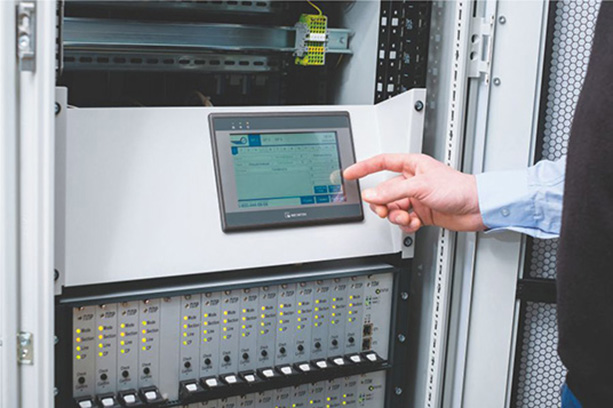

Постовой терминал ПТ ЭССО-М/ЭССО-М-2 является первым уровнем диагностики. Он предназначен для обслуживающего персонала в качестве средства поиска и отображения технологической и диагностической информации о работе ЭССО-М/ЭССО-М-2, ведения системного журнала событий, в котором сохраняется информация о сбоях и отказах устройств системы и о выполняемых процедурах сброса ложной занятости, а также отображения сообщений встроенной интерактивной системы помощи. ПТ осуществляет сбор диагностической информации с блока решающего БР и вывод ее на индикацию.

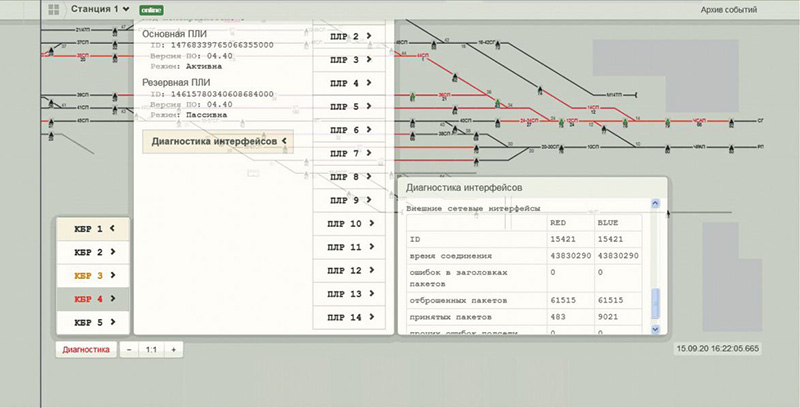

Диагностическая система ДС, представляющая собой аппаратно-программный комплекс, позволяет вести наблюдение за состоянием системы в онлайн-режиме, передавать диагностическую информацию внешним системам верхнего уровня и вести архив. Информация с ДС упрощает процедуру обслуживания и устранения неисправностей, а также позволяет реализовать дополнительные технологические функции: отслеживание передвижения составов по станции, обслуживание напольного оборудования по фактическому износу.

Экономическая выгода

Экономическая эффективность устройства

География внедрения системы ЭССО-М-2

Лицензии и сертификаты системы ЭССО-М-2

  • ЭССО-М-2
    Декларация ТР ТС 020 ЭССО-М-2
