Микропроцессорная автоблокировка с тональными рельсовыми цепями АБТЦ-И

АБТЦ-И предназначена для интервального регулирования и обеспечения безопасности движения поездов.

Микропроцессорная автоблокировка с тональными рельсовыми цепями АБТЦ-И предназначена для интервального регулирования и обеспечения безопасности движения поездов на одно-, двух- и многопутных участках железнодорожных линий, в том числе на участках со скоростным и высокоскоростным движением поездов.

АБТЦ-И – одна из самых современных систем интервального регулирования. Применение микропроцессоров позволяет отказаться от индивидуальной настройки модулей. Для генерации и усиления сигналов контроля рельсовой линии, сигнала АЛСН и АЛС-ЕН применяется единый модуль генератора комплексного сигнала. Это повышает надежность и снижает требование к необходимой площади в релейном помещении.

Автоблокировка может быть увязана как с системами МПЦ, так и релейными ЭЦ. Не требует регулировки в процессе эксплуатации.

Микропроцессорная автоблокировка АБТЦ-И является одним из этапов построения системы интервального регулирования движения поездов по радиоканалу СИНТЕРА., которая позволяет максимально повысить пропускную способность отечественных и зарубежных железных дорог за счет сокращения интервалов попутного следования. В своем окончательном варианте система СИНТЕРА будет являться улучшенным отечественным функциональным аналогом системы ERTMS/ETCS 2 и 3 уровней.


Каталог продукции компании

Решаемые задачи

  1. Интервальное регулирование и обеспечение безопасности движения поездов на перегонах железных дорог всех категорий.
  2. Увеличение пропускной способности перегонов.
  3. Снижение капитальных и эксплуатационных затрат.
  4. Повышение оперативности управления и улучшение условий труда эксплуатационного персонала.

Преимущества системы

  • Полностью безрелейная система* (*при использовании цифровых интерфейсов со смежными системами ЖАТ).
  • Встроенная диагностика, мониторинг и архивирование.
  • Увязка с МПЦ-И по цифровому интерфейсу.
  • Высокая устойчивость к импульсным, коммутационным, грозовым напряжениям.
  • Подтверждённая кибербезопасность.
  • Сертификат ФСТЭК на отсутствие недекларированных возможностей и несанкционированного доступа .

Области применения

  • Участки с любым видом тяги, однопутные, двухпутные и многопутные перегоны железных дорог всех категорий.
  • Высокоскоростные магистрали.

Видеоролик по системе АБТЦ-И

Состав оборудования

  • Шкаф управления АБТЦ-И.
  • Шкаф рельсовых цепей.
  • Модуль управления (МУ).
  • Модуль генератора комплексного сигнала (ГКС).
  • Модуль приемников путевых (МПП).
  • Модуль релейной увязки (МЭЦ).
  • Модуль увязки с АРМ (МАРМ).
  • Модуль межстанционной связи (МСС-ВОЛС).
  • Модуль цифровой увязки (МДЦ).
Шкаф АБТЦ-И

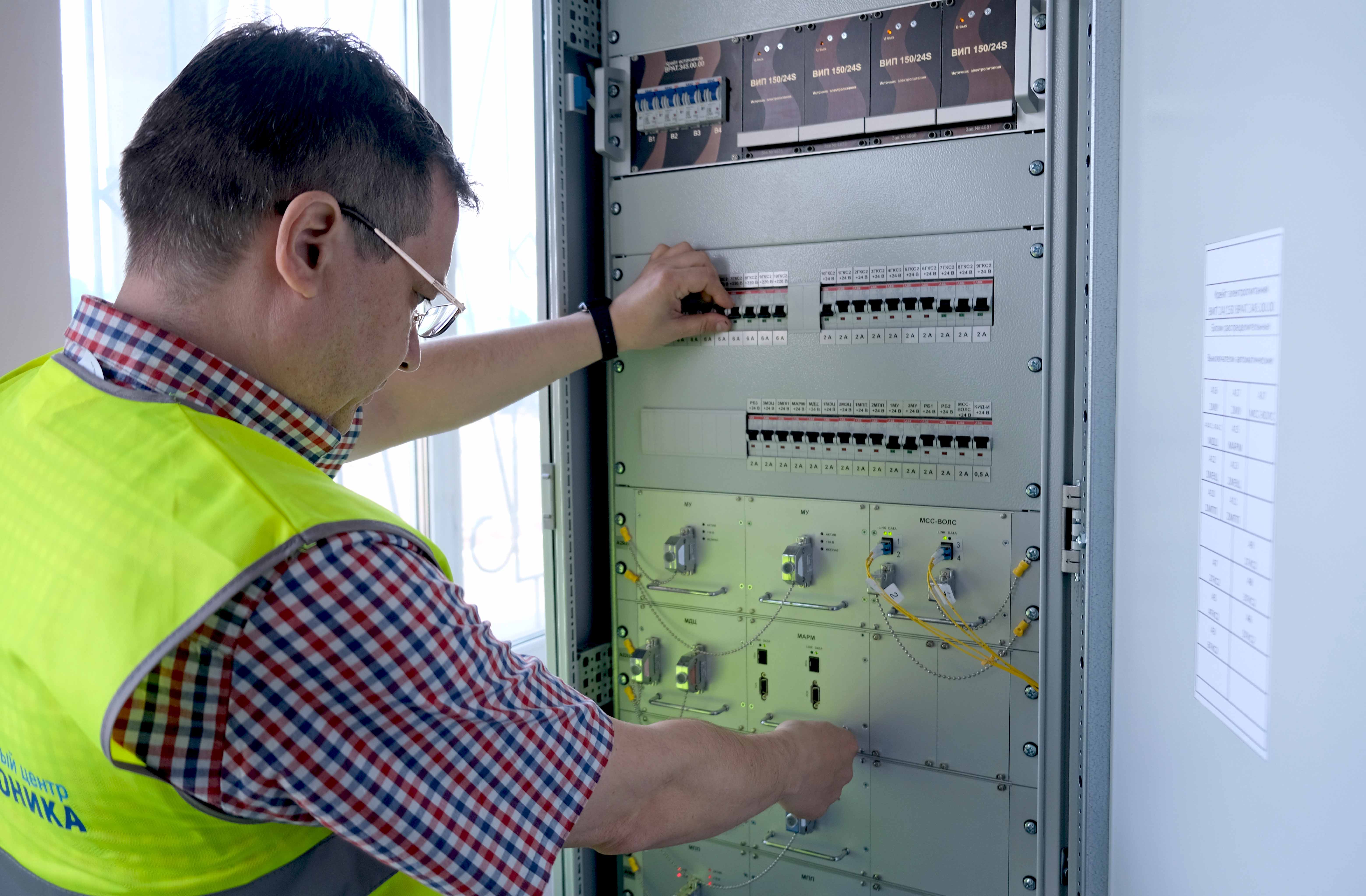

Фото шкафа АБТЦ-И на объекте

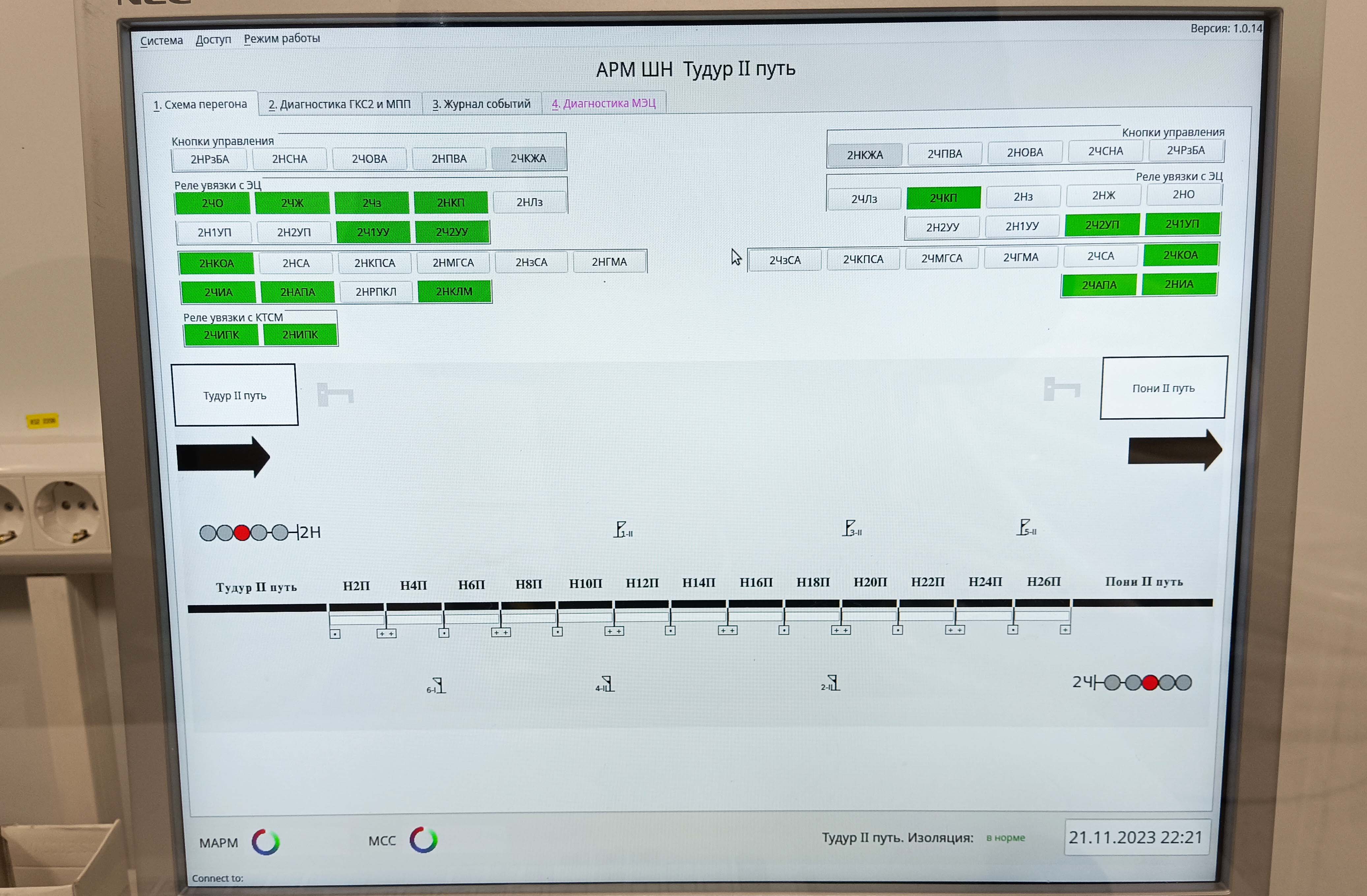

Автоматическое рабочее место ШН АБТЦ-И
Модуль управления АБТЦ-И

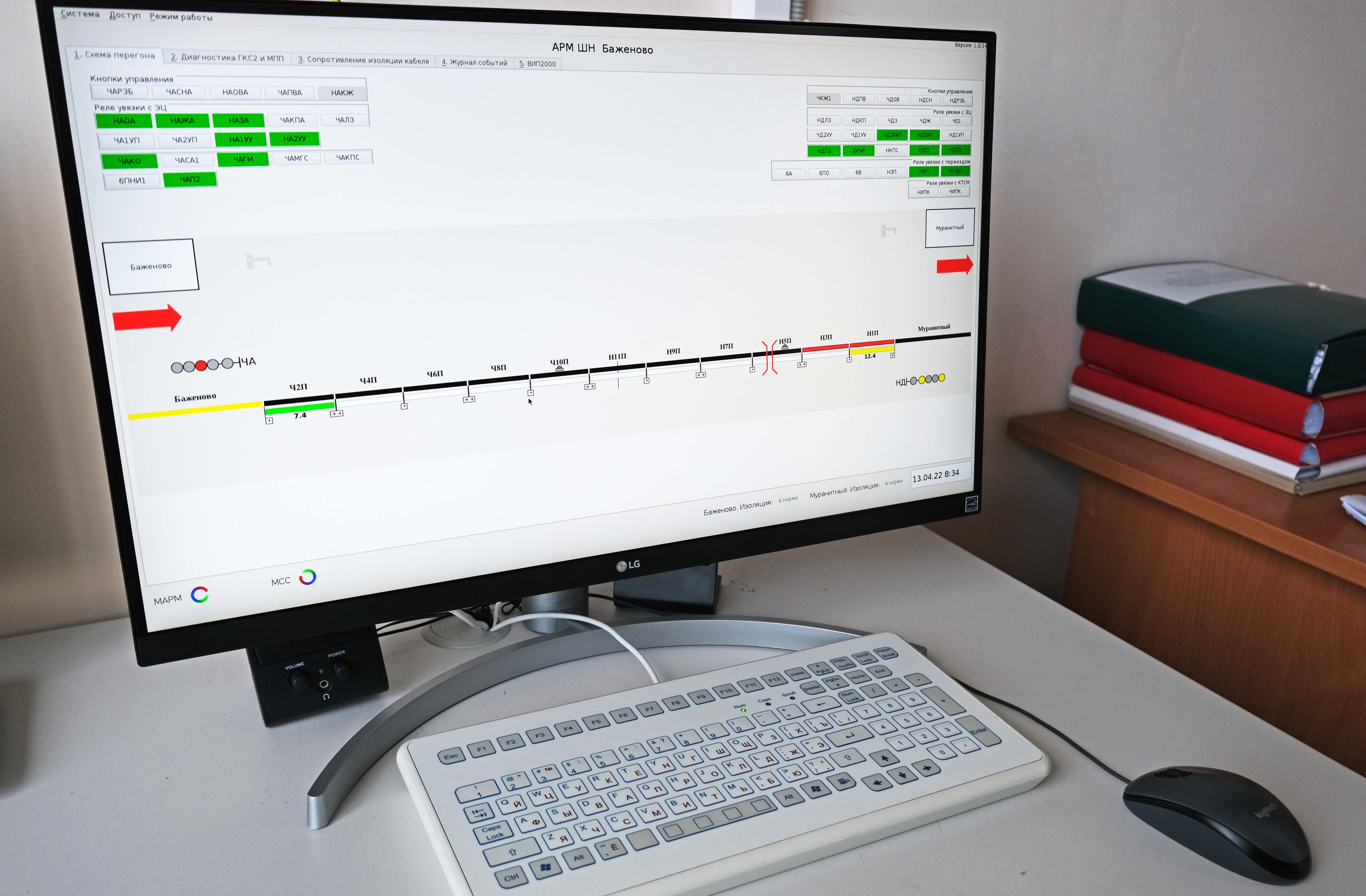

Фото рабочего места диспетчера АБТЦ-И

Технические характеристики

  • АЛСО с фиксированными или подвижными блок-участками.
  • Максимальная длина перегона (без установки пунктов концентрации): до 30 км.
  • Кодирование АЛСН/АЛС-ЕН.
  • 10 частот контроля рельсовых линий в диапазоне от 475 до 975 Гц.
  • Вид модуляции сигналов контроля рельсовых линий: частотная манипуляция.
  • Вид дополнительного защитного кодирования сигналов контроля рельсовых линий: 8-разрядный модифицированный код Бауэра.
  • Мониторинг уровней сигналов контроля рельсовых линий без использования дополнительных измерительных средств.

Надежность и безопасность

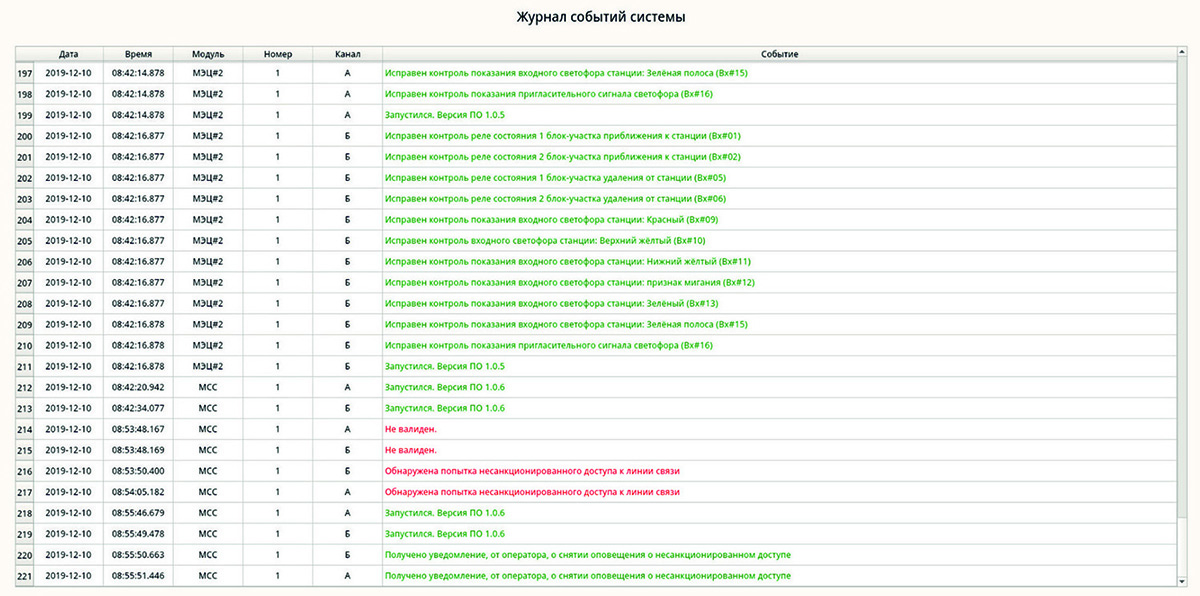

Данный скрин был сделан с АРМ ШН АБТЦ-И во время проведения испытаний на кибербезопасность.

Скрин системы кибербезопасности
  • В основе оборудования AБTЦ-И лежат современные высокоэффективные электронные элементы.
  • В зависимости от требований заказчика AБTЦ-И реализует светофорную, бессветофорную (АЛСО) сигнализацию.

Экономическая выгода

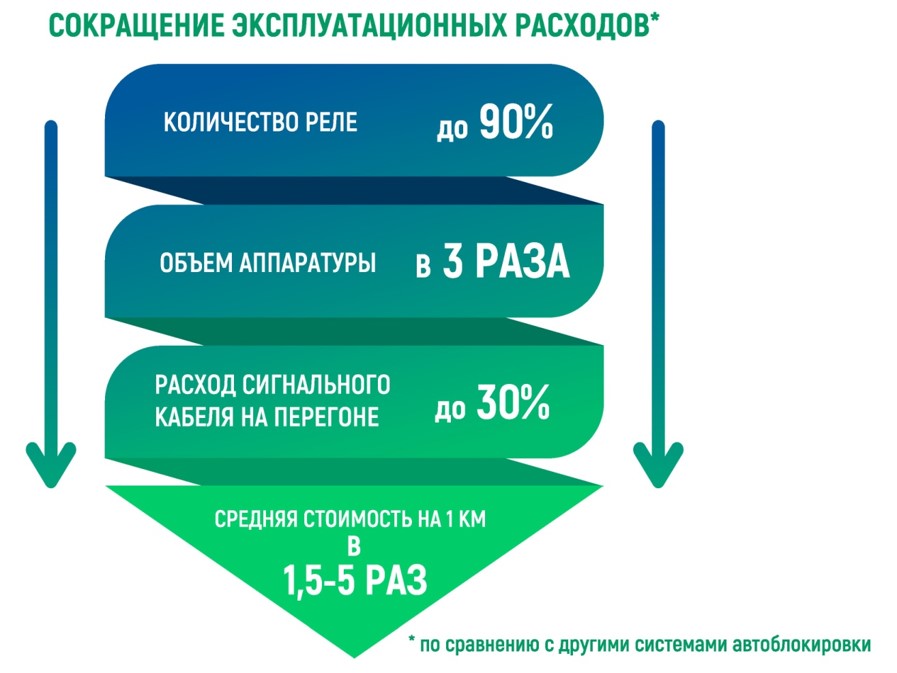

Алгоритм сокращения расходов на эксплуатацию

География внедрения системы АБТЦ-И

Лицензии и сертификаты системы АБТЦ-И

  • АБТЦ-И
